Электроснабжение мостового крана: что важно учитывать при проектировании?
Проектирование системы электроснабжения для мостового крана опорного или подвесного типа – это сложный инженерный процесс. Он требует учета нормативных требований, режимов эксплуатации, особенностей конструктивной схемы, а также специфики условий окружающей среды. Далее разобраны ключевые аспекты, от которых зависит успешность дальнейшего использования техники.
Технические и нормативные требования
Электроснабжение крана должно соответствовать отраслевым и государственным стандартам. Подробнее о документах:
- ГОСТ 34589-2019. Описывает общие требования к мостовым и козловым кранам, включая прокладку внешней электропроводки, методы соединения кабелей, защиту токоведущих элементов.
- ГОСТ Р 59931-2021. Устанавливает стандарты безопасности для всего электрооборудования грузоподъемной техники.
В документах указаны обязательные проектные решения, к числу которых относят:
- Изоляция проводников. Выбираются кабели с двойной термостойкой оболочкой, устойчивые к перегибам.
- Защита от перегрузок и коротких замыканий. Для этого предусматриваются автоматические выключатели, реле контроля фаз, тепловые реле, плавкие предохранители.
- Система заземления. Выполняется по типовой схеме TN-S или TN-C-S. Контур должен быть надежно связан с токоведущими частями.
- Ограждение открытых токопроводящих частей. Во избежание случайного прикосновения токоведущие компоненты ограждаются кожухами с IP-защитой не ниже IP54.
- Устойчивость к климатическим условиям. Если техника работает в диапазоне температур от 40 до +50 градусов Цельсия, применяются морозостойкие кабели, герметичные соединения, а также устройства обогрева распределительных коробок.
Эти требования – не формальность, а защита персонала, инфраструктуры и самой техники от последствия нештатных ситуаций.
Расчет параметров системы электроснабжения
Основной задачей проектировщика, работающего с однобалочным или двухбалочным краном на этом этапе, становится точный инженерный расчет нагрузок. Учитываются номинальные и пусковые токи электродвигателей.
Каждый элемент просчитывается индивидуально:
- Электродвигатели подъема, перемещения моста и тележки. Главные потребители электроэнергии, характеризуются высоким пусковым током. При выборе кабелей и защитных устройств это учитывается с коэффициентом резерва.
- Светильники и вспомогательное оборудование. Добавляют постоянную нагрузку, особенно в ночное время. Питание освещения выделяется в отдельную линию.
При этом традиционно используются уровни 220 В и 380 В. Мелкие механизмы и системы управления питаются от однофазной сети, а двигатели – от трехфазной.
Выбор системы подачи питания:
- Троллейные линии. Подают питание через токосъемники, размещенные вдоль кранового пути. Обеспечивают стабильную подачу тока, удобны при частом перемещении моста.

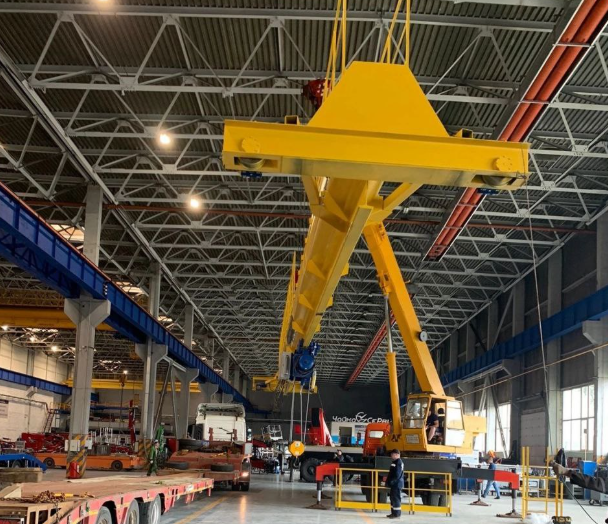

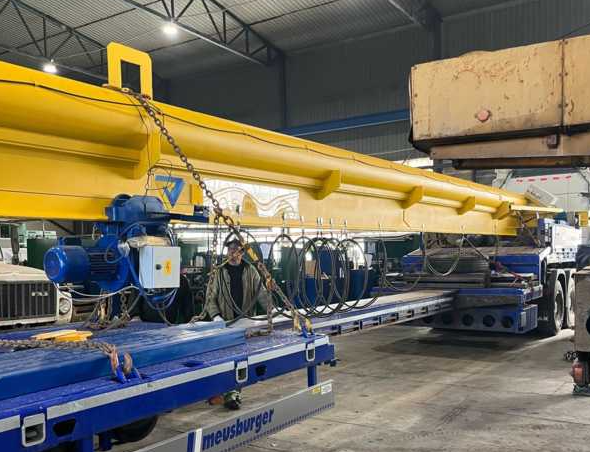

- Гирляндная кабельная система. Кабель закреплен на тележке и перемещается вместе с ней на подвесах. Более гибкое решение, особенно для нестандартных маршрутов.
Сечение кабелей рассчитывается с учетом длины трассы, тока нагрузки, допустимого падения напряжения, условий охлаждения. Обязательно принимается во внимание одновременность работы нескольких нагрузок. Правильный расчет позволяет избежать перегрева, нарушений в работе автоматики, а также некорректной работы двигателя при пиковых нагрузках.
Монтаж
Установка кабельной системы мостового крана требует строгого соблюдения требований электробезопасности. Один из главных рисков – механическое повреждение проводников при движении оборудования. Важные нюансы:
- Крепление кабелей. Реализуется с помощью подвесных систем, например, кареток на направляющей, позволяющих свободное перемещение кабеля без натяжения или заломов.
- Защита вводов в шкафы и аппаратуру. Все соединения, особенно находящиеся на открытом воздухе, герметизируются с помощью кабельных сальников, уплотнителей или влагозащищенных муфт.
- Маркировка. Каждый кабель и клемма маркируются согласно проектной схеме. Это упрощает диагностику, а также последующее обслуживание.
- Компоновка распределительных шкафов. Она должна обеспечивать удобный доступ, термическую устойчивость, наличие вентиляции или обогрева в зависимости от температуры окружающей среды.
- Проверка перед вводом в эксплуатацию. Проводится контроль изоляции, прозвонка всех линий, проверка заземления, настройка автоматов и пусковых реле.
Без качественного монтажа надежность даже самой точной схемы стремится к нулю. Поэтому требования к монтажникам должны быть не ниже, чем к проектировщикам. Это особенно важно при работе с крупным промышленным оборудованием, способным перемещать грузы с массой 2, 10, 16 или более тонн.
