Монтаж мостового крана – сложный технологический процесс, требующий подготовки, наличия квалифицированного персонала, а также соблюдения всех норм безопасности. Далее подробно рассмотрено, как это происходит, начиная с подготовительных мероприятий и заканчивая сдачей в эксплуатацию.

Подготовительный этап

Перед началом монтажа выполняется комплекс подготовительных работ:

Проверка проектной документации. Специалисты изучают чертежи, схемы, технические условия. Это помогает заранее выявить технические противоречия и скорректировать рабочие процессы.
Обследование монтажной площадки. Производится анализ строительной готовности. Важно убедиться, что все конструктивные элементы соответствуют расчетным допускам.
Организация логистики. Оборудование и комплектующие доставляются на площадку. Прорабатываются маршруты перемещения грузов с учетом габаритов и массы.
Технический осмотр оборудования. Все узлы и механизмы проходят входной контроль. Проверяется комплектность, а также целостность транспортировочных упаковок.

На этой стадии формируется база для безопасного и точного монтажа, исключающая технические ошибки, которые часто приводят к срыву сроков.

Монтаж

На этом этапе формируется основа, по которой будет передвигаться мост. Инструкция примерно одинакова как для однобалочных, в том числе опорных и подвесных, так и двухбалочных моделей:

Разметка осей. Выполняется точная геодезическая разметка. Отклонения даже в несколько миллиметров вызывают перекосы при работе крана.
Укладка и закрепление рельсов. Производится фиксация с соблюдением уровней. Используются специальные прокладки для компенсации микронеровностей.
Проверка геометрии. Контролируются ключевые параметры: ширина, прямолинейность, перепады. Замеры выполняются лазерными нивелирами и теодолитами.

Точное соблюдение геометрических требований исключает повышенные нагрузки в дальнейшем, что благоприятно влияет на производительность техники.

Сборка

Мостовая конструкция собирается на земле или на специальном подмосте в следующем порядке:

Сборка главных балок. Выполняется соединение секций с проверкой геометрии. Все сварные швы проходят визуальный, а также ультразвуковой контроль.
Установка ходовых тележек. Крепятся механизмы движения моста. Колесные пары дополнительно смазываются и проверяются на свободный ход.
Монтаж кабельных систем и токоподвода. Прокладываются электрические линии и управляющие цепи. Кабели защищаются гофрооболочкой от механических повреждений.

Сборка моста на земле повышает точность, снижает риски, упрощает контроль качества соединений.

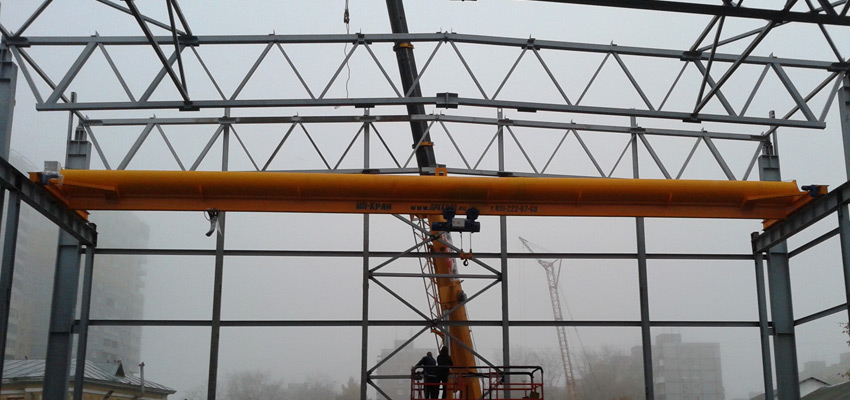

Подъем и установка

Этот этап требует координации всех действий монтажной бригады, ведь в ходе него мостовой опорный кран будет размещен на месте дальнейшей эксплуатации. Как это происходит:

Подъем моста автокранами. Конструкция синхронно поднимается двумя специальными механизмами. Все точки крепления строп проверяются на допустимую нагрузку.
Установка на рельсы. Мост опускается на подкрановые пути. Маневр выполняется медленно, под постоянным наблюдением нескольких специалистов.
Выравнивание и фиксация. Проводится регулировка положения конструкции. После этого фиксируются опорные элементы и ограничители хода.

Правильная установка исключает деформации, снижает износ ходовых частей, что продлевает срок службы крана.

Установка дополнительных элементов

До начала эксплуатации важно провести следующие действия:

Монтаж крановой тележки. Устанавливается механизм подъема. Он крепится к ходовой балке с учетом точек баланса и направляющих.
Соединение с системами управления. Подключаются кабели и контроллеры. Установка проводится по схеме, с проверкой каждой цепи на целостность.
Проверка соединений. Контролируется качество сборки и изоляции. Используются мегомметры для оценки сопротивления изоляции.

Монтаж механизмов – ключевой этап, влияющий на точность работы оборудования и его устойчивость к нагрузкам.

Пусконаладочные работы

Финальный этап направлен на проверку работоспособности крана:

Проверка перемещений. Тестируются движения моста, тележки, подъемного механизма. Все движения должны быть плавными, без рывков или перегрузок.
Испытания на нагрузку. Проводится тест с максимальной массой. Специалисты фиксируют прогибы конструкции, проверяют состояние опор.
Настройка ограничителей. Регулируются устройства защиты. Показатели программируются в соответствии с характеристиками конкретного крана.
Акт ввода в эксплуатацию. Подписывается финальная документация. Все протоколы испытаний прилагаются к техническому паспорту.

Только при условии профессионального подхода к установке можно гарантировать долговечность конструкции, ее безопасность, эффективность в эксплуатации.
